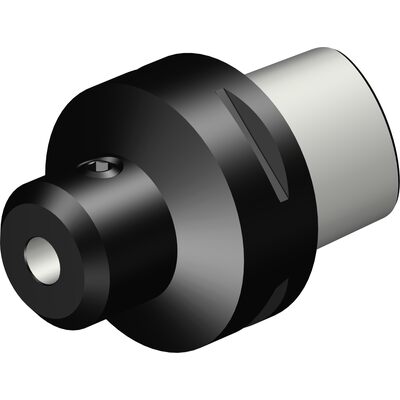

Adapter Coromant Capto® - Weldon
Abb.ä.
Artikel-Nr.: C8-391.20-14 070
393,- €
373,35 €
zzgl. MwSt. / pro Stück
Sie sparen:
19,65 €
(5%)
Produktbeschreibung
"Werkzeugsystem für die rotierende Bearbeitung - METRISCHE Ausführung
- Modulare Adapter zur Aufnahme von Eck-, Plan- und Scheibenfräswerkzeugen
Technische Daten
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Coromant Capto (bolt and segment clamping) -size C8 |
| Körperdurchmesser 1 (mm) [BD1]: | 34 |
| Körperdurchmesser 2 (mm) [BD2]: | 44 |
| Körperdurchmesser 3 (mm) [BD3]: | 44 |
| Körperdurchmesser 4 (mm) [BD4]: | 80 |
| Körperkegeleinstellwinkel 1 (deg) [BHTA1]: | 45 |
| Körperkegeleinstellwinkel 2 (deg) [BHTA2]: | 0 |
| Körperkegeleinstellwinkel 3 (deg) [BHTA3]: | 65 |
| Körperkegeleinstellwinkel 4 (deg) [BHTA4]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 20 |
| Kühlschmierstoffaustritt [CXSC]: | 1: axial concentric exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 80 |
| Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS]: | 14 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 10923286 |
| Länge Körperdurchmesser 1 (mm) [LB1]: | 5 |
| Länge Körperdurchmesser 2 (mm) [LB2]: | 31,6 |
| Länge Körperdurchmesser 3 (mm) [LB3]: | 40 |
| Länge Körperdurchmesser 4 (mm) [LB4]: | 70 |
| Funktionslänge (mm) [LF]: | 70 |
| Zentrierhilfe(Easyfix): | Nein |
| Spannlänge (mm) [LSC]: | 48 |
| Bestellnummer [ORDCODE]: | C8-391.20-14 070 |
| Produktfamilie [PRODFAM]: | 2099 |
| Drehmoment (Nm) [TQ]: | 12 Nm |
| Masse (Gewicht) (kg) [WT]: | 2,315 g |
| Kühlschmierstoffeintritt [CNSC]: | 3: axial concentric and radial entry |
| Aufnahme maschinenseitig : | Capto |
| Kupplungsgröße maschinenseitig [DCON]: | Größe C8 |
| Aufnahme werkzeugseitig: | Weldon |
| Kupplungsgröße werkzeugseitig: | 14 |
